快速温变湿热试验箱

快速温变湿热试验箱 MRT-FTC-SR-504-10N(非线性)

发布者:无锡玛瑞特科技有限公司 发布时间:2024-2-17 9:35:35 点击次数:414 关闭
技术资料下载

快速温变湿热试验箱MRT-FTC-SR-504-10N(非线性)参数表

一、基本参数

产品信息

产品型号

快速温变范围

电源功率

MRT-FTC-SR-504-5N

-40℃-85℃

380V/27KW

MRT-FTC-SR-504-10N

-40℃-85℃

380V/35KW

MRT-FTC-SR-504-15N

-40℃-85℃

380V/42KW

MRT-FTC-SR-504-20N

-40℃-85℃

380V/48KW

工作尺寸(W*D*H)

700*800*900mm

外形尺寸(W*D*H)

1200*1750*2000mm(约)

温度范围

-70℃~+150

温度分辨率

0.1℃

温度波动度

±0.5℃

温度均匀度

±2℃

升温速率

5℃/min (非线性空载测试) 特殊速率可定制

降温速率

5℃/min (非线性空载测试) 特殊速率可定制

湿度范围

20-98%RH

湿度分辨率

0.1%RH

湿度偏差

±2.0%RH(湿度 > 75%RH)

±3.0%RH(湿度 ≤ 75%RH)

温湿度对照表



电压和功率

380V/27KW

设备重量

620KG

设备噪音

75dB

二、测试标准



GB/T2423.1-2001 试验A:低温试验方法

GB/T2423.2-2001 试验B:高温试验方法

GB/T2423.3-1993 试验Ca: 恒定湿热试验

GB/T10586-2006 试验箱技术条件

GB/T10589-2008 低温试验箱技术条件

GB/T 10592-2008 快速温变试验箱

GB/T11158-2008 高温试验箱技术条件

三、箱体结构

产品概述

试验箱采用整体结构形式,箱体工作室采用整体焊接工艺,采用耐 高低温有机硅胶材料密封,公司装配完成,整体发货。

箱体上部为工作室,内有送风电机、无火花离心扇叶、限制温度带 护套加热器、机械制冷及纯铜片耐腐蚀制冷蒸发器等;

内胆材质

SUS304 1.2mm

外壳材质

采用优质镀锌板表面经酸洗磷化处理后静电喷塑

保温材料

采用聚氨酯发泡及超细玻璃纤维(厚度 100mm),环保安全,无毒无异味。

控制操作面板

位于箱体门一侧,符合人工学设计,操作快捷方便

门体设计

采用单开门设计,并设有内外双层设计,门与箱体之间采用双层硅 橡胶密封条,耐高低温,抗老化,密封性能良好。为了防止低温试验时 门框和门的边沿凝露或结霜,门框和门的边沿设置有电热除霜装置。

加强结构件

为防止试验箱体发生变形,特在箱体内部采用80#槽钢加强,防止因箱门过重,发生箱门变形,影响密封性能等。

隔物架

标准2块  每块承重≥30KG

测试孔

φ50mmφ100mm根据客户要求开孔

观察窗口

测试室大门上设有1个可视玻璃窗口:300×400mm(W*H)中空电阻膜加热防霜观察窗。

照明灯

德国欧司朗冷光源

四、空气调节系统

调控方式

空气强制循环,静平衡调温

空气循环装置



根据试验箱容积的大小,采用2台或者多台离心式风机,长轴外置电机驱动,确保送负强劲,温度均匀

加热方式



采用限制温度的护套型加热器,PID 调节,

执行元件:固态继电器,PID+SSR

五、制冷系统

制冷方式

机械制冷:

低温主要配件

电磁阀:Denmark“DANFOSS”

过滤器:U.S.A“ Emerson

膨胀阀:Denmark“DANFOSS”

压缩机:法国“泰康”(客户可选品牌:博客、EMERSON艾默生谷轮、Bitzer比泽尔)

蒸发器

翅片式风冷冷凝器

充氮焊接工艺

低温联接管路采用优质无氧铜管,使用知名的“罗森伯格”电动弯管机进行管路的制作、充氮焊接、48小时高保压防泄漏工艺以确保焊接质量

降噪措施

低温管路配备减震工艺管,降低压缩机工作时带来的噪音。制冷机组采用减震簧和胶垫进行减震和降噪。

制冷能量调节技术

温度平衡方式:采取自动流量控制制冷能量调节技术,即中央控制器根据不同的温度点通过控制制冷量的大小,使设备运行始终处于相对低功耗状态。

冷凝方式

水冷式/风冷式

制冷剂

采用R404a、R23环保制冷剂。

六、加湿系统

加湿方法

不锈钢加湿器

加湿器材质

不锈钢铠装

加湿器控制方式

无触点等周期脉冲调宽,SSR(固态继电器)

加湿器装置

水位控制装置、加热器防干烧装置

水箱容量

15L

补水方式

人工补水/自动补水

七、温控仪表

温湿度控制器

台湾七寸威纶触摸屏+自研PLC

主要执行电器

交流接触器:法国Schneider/施耐德

断路器:法国Schneider/施耐德

热继电器:法国Schneider/施耐德

小型继电器:日本OMRON/欧姆龙

人机对话界面

彩色触摸式人机界面和高性能可编程控制器,控制器具有密码保护功能,输入不同的密码具有不同的操作权限,避免人为触摸而停机。

显示方式

LCD彩色液晶显示,触摸控制。中文界面。

显示精度

温度0.01℃,湿度0.1%RH,时间0.01min。

程序容量

可设置120个程序组,共1200程序之间可以链接。

系统运行方式

程序运行方式,定运行方式。定值运行最长可达999999h59min.

数据显示

设备具有年、月、日及时间显示,设备总的运行时间、程序段运行时间显示

故障信息

显示故障状态、可能原因分析。

定期保养信息提示

定期弹出日常维护保养和定期维护保养项目表,提醒和指导操作人员定期进行设备的保养。

控制功能

上下限温度保护功能(声光报警装置),控制系统还具备自检测、自诊断功能,自动进行故障显示、报警;自动运行和停止的定时功能(可预设开机日期、时间);自诊断功能,具有多种断电恢复模式,试验完成后具有自动停机并声光提示。

数据接口(选配)

配标准RS485/RS232或以太网口等常用数据接口

远程监控(选配)

专用通讯软件一套,可实现将中央控制仪表与计算机进行远程通讯管理。连机后可通过计算机对设备实现运行,温度、湿度等参数的连续监控。(最大可联机200台设备)

八、安全保护功能

接地保护

可靠的接地保护装置

漏电保护

漏电/断路保护

短路保护

加热器短路保护

鼓风机超载

鼓风电机超载保护

超温保护

工作室独立超温报警

制冷机超压保护

制冷机超压保护

制冷机超载保护

制冷机超载保护

电源保护

电源欠压、过压、缺相保护

九、随机出货资料

产品合格证

1张

产品使用说明书

1

仪表使用说明书

1

质量保修卡

1份

保险丝

5枚

十、设备使用条件

电    压

AC 380V±10%、50 Hz

环境温度

-535

环境湿度

<=85%R.H

大 气 压

86~106Kpa。

场地要求

设备应水平放置于通风良好的试验室内,周围应留有充足的空间供操作及维护之用;试验箱附近最好能备有排水地漏。

环境条件

设备现场周围无强烈振动、无强电磁场干扰、无高浓度粉尘及腐蚀性物质、无阳光直接照射或其他热源直接辐射。

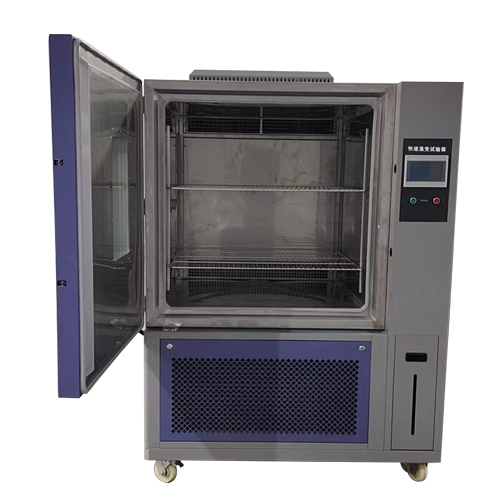

   十一、快速温变试验箱参考图片
